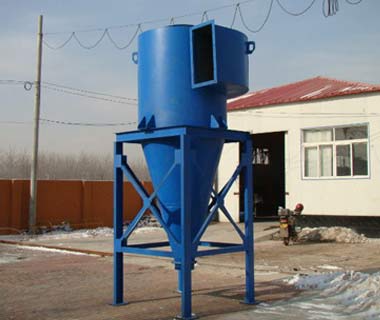

CLT/A型旋風除塵器
?
CLT/A型旋風除塵器產品介紹：
CLT/A型旋風除塵器是由旋風筒體，集灰斗和蝸殼(或集風帽)三部分組成，按筒體個數區分，有單筒，雙筒，三筒，六筒等五種組合，每種組合有兩種出風形式：Ⅰ型水平出風和Ⅱ型（上部出風）。對于Ⅰ型雙筒組合者，另有正中進出風和旁側進出風兩種組合形式，Ⅰ型單筒和三筒只有旁側時出風一種形式，四筒和六筒組合則只有正中進出風形式，對于二型各種組合，可采用上述Ⅰ型中的任意一種進風位置，該種除塵設備具有阻力小，除塵效率高，處理風量大，性能穩定，占地面積小結構簡單，實用廉價等特點。適用于各種機械加工，冶金建材，礦山采掘的粉塵粗、中級凈化。
產品分類
1、CLT/A型單筒旋風除塵器之氣體和蝸殼可做成左旋和右旋兩種形式；出風口方式分 X型、V型兩種，X型為水平出風，被處理的氣體經蝸殼排出，丫型為上部出風，蝸殼直接 與風管相接即可。
2、CLT/A型雙筒旋風除塵器的出風方式為X型、V型兩種，X型為水平出風，被處理 氣體經蝸殼匯集后排出，丫型為上部出風，氣體經集風帽匯集排出。
3、CLT/A型三筒旋風除塵器只有旁側進風一種形式，分左旋、右旋兩種進風位置，出 風方式為X型、V型兩種。
4、CLT/A型四筒旋風除塵器由相反方向的兩對旋風筒體和蝸殼組合而成，只有一種進 風位置（正中進風、出風方式分X型、7型兩種）。
5、CLT/A型六筒旋風除塵器由相反方向的三對旋風筒體和蝸殼組合而成，只有一種進 風位置（正中進風〉，出風方式分X型、丫型兩種）。
工作原理
CLT/A型旋風除塵器其頂蓋板做成下傾的15°螺旋切線形，含塵氣體進人除塵器后，沿傾斜頂蓋的方向作下旋流動，而不致形成上灰環，可消除引人氣流向上流動而形成的小旋渦氣流，減少動能消耗，提高除塵效率。
CLT/A型旋風除塵器參數：
| 型號規格 | 處理風量 （m2/h)
|
阻力 (kg/m2)
|
效率 （%） | 外型尺寸 (a×b×h)
|
重量 （kg）
|
|||
| X | Y | X | Y | X | Y | |||
| XLP/A～3.0 | 750-1060 | 45-90 | 39-79 | 85-99 | 406×390 ×6125
|
460×390 ×1380
|
57 | 43 |
| XLP/A～4.2 | 1460-2060 | 556×545 ×2177
|
556×545 ×1880
|
99 | 80 | |||
| XLP/A～5.2 | 2280-3230 | 711×700 ×2701
|
711×700 ×2701
|
165 | 128 | |||
| XLP/A～7.0 | 4020-5700 | 911×910 ×3489
|
911×910 ×3040
|
265 | 213 | |||
| XLP/A～8.2 | 5500-7790 | 1071×1605 ×4050
|
1071×1605 ×3540
|
364 | 293 | |||
| XLP/A～9.4 | 7520-10650 | 1226×1222 ×4616
|
1226×1222 ×4050
|
473 | 384 | |||
| XLP/A～10.6 | 9520-13500 | 1376×1337 ×5157 | 1376×1337 ×4545
|
631 | 483 | |||
